１ 對現今真空磚機的客觀、公正評價
近年以來．國內真空磚機存在一些嚴重影響使用性能的缺陷，真空擠出機存在的“搖頭”之類的缺陷給真空磚機生產帶來嚴重的后患。不僅使真空磚機絞刀軸、泥缸等部件增加了額外負載，使絞刀軸、軸承會提前損壞，造成螺旋絞刀泥缸襯套等加劇磨損．使真空密封迅速失效．還會降低真空磚機的產量，影響擠出泥條的質量．使真空磚機的能耗增大。對此，本文將就這個問題深入探討一下看法．希望這些意見能夠起到拋磚引玉的作用。
真空磚機的底座（或稱機架）完全可以做到強度高、剛性好。

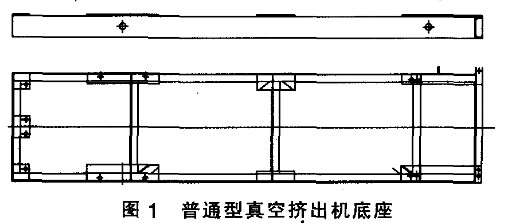

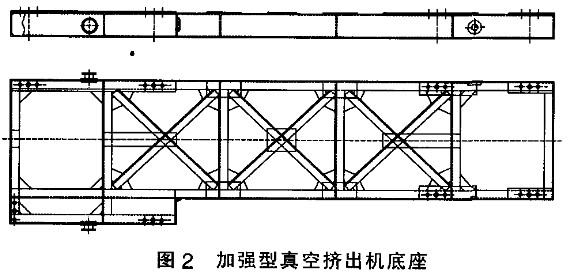

要使真空磚機的底座堅固，首先是要按金屬結構學的要求來設計底座．圖１和圖２是兩種常見的底座。圖２中的底座無論是機械強度和剛度都要比圖１中的底座高得多．雖然兩者的材料相差不很多．但圖２的型鋼組合和節點構造都比較合理．具有較高的水平剛度和抗扭剛度．也有很好的整體穩定性。在制作底 座時還要選定合理的焊接工藝．注意減少變形和熱應力．焊后還要將底座進行消除內應力退火處理．再在室外放置一段時間．最后經機加工。這樣的底座根本不存在剛性差、容易變形的問題。有些真空擠出機的底座十分堅固穩定甚至不需要設備基礎和地腳螺栓．只是將真空擠出機放在水泥地面上．或者用幾個膨脹螺栓稍加固定就可以工作真可以說是堅如磐石、穩如泰山。有些磚機生產廠家為了防止真空擠出機的底座產生變形．干脆在澆灌設備基礎時把它和基礎澆成一個整體了．這樣的底座也可以說是固若金湯
如果說，磚機制造廠連一個結構并不復雜制造工藝也十分簡單的真空磚機的底座都做不好，那么生產高擠壓力的真空磚機就更是無從談起了。所以說。真空擠出機的底座變形是一個完全可以解決而且已經徹底解決了的問題，這是不容置疑的
2、真空磚機的絞刀主軸用夾殼聯軸節與減速器的輸出軸直接連接的結構．是整體剛性較好的結構。

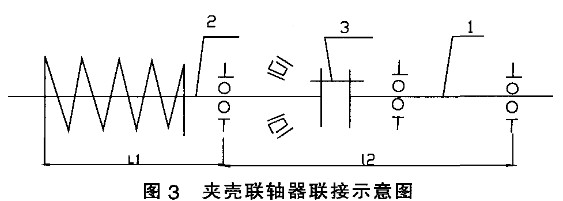

真空磚機夾殼聯軸節直聯結構的優點在于把兩根軸（絞刀軸和減速器輸出軸）剛性聯結成為一根剛性軸．并由三個徑向軸承支承這根軸。圖３是夾殼聯軸節的示意圖
a、關于由三個徑向軸承支承絞刀頭問題探討？
真空磚機夾殼聯軸節是一種剛性聯接結構．它把絞刀主軸和減速器輸出軸聯結成一根剛性主軸．使受料箱和減速器、底座這三個剛性很好的部件組成一個強大的剛性體．使真空磚機具有很好的整體剛性，這是十字滑塊聯結無與倫比的，但是．這根剛性主軸確實是由三個徑向軸承支承的．這和兩點決定一條直線是否有矛盾？我們認為，如果第三點能夠重合在這條直線內就不會存在問題．如果第三點分離在這條直線之外就會變成這條直線之外的另一條直線．就會使絞刀軸運轉不正常．會產生很多問題．甚至使真空擠出機無法 正常運轉有些真空擠出機在制造過程中不能保證絞刀主軸結構的同軸度．在安裝時又不作任何檢測，只是跟著感覺走．有的同軸度誤差達好幾毫米，造成空擠出機不能正常使用，這樣的故障并不少見 其實只要在絞刀主軸結構設計時使其顯示出絞刀主軸和減 速器輸出軸的同軸度數值（其讀數值精準到0.01ｍｍ），這樣兩軸的同軸度誤差基本上就很容易達到0.10ｍｍ，也就是使第三點也基本上包含在原來兩點決定的直線內，絞刀主軸的運轉也就很可靠了
ｂ．有的觀點認為．將同軸度誤差控制在0.10ｍｍ以內，仍然加劇了“頭部竄動”帶來的附加載荷．也加速了減速機軸承的磨損。事實果真如此嗎？
我們提出同軸度控制0.10ｍｍ．并不是說這種結構的技術條件只能達到0.10ｍｍ．因為其顯示的讀數值可以精準到0.01ｍｍ．那么達到0.01ｍｍ也是有可能的，但是這樣做沒有實際意義．大可不必如此。因為 這個0.01ｍｍ的誤差數值是包括減速器箱體、減速器 輸出軸的形位公差和尺寸公差，還有絞刀主軸．受料 箱體前軸承套等零件的形位公差和尺寸公差所造成的積累誤差．能夠實現安裝后達到只有0.1ｍｍ的同軸度的誤差還是需要比較高的加工精度．這也是一個比較經濟合理的制造精度。而從本身結構來看，絞刀主軸是由徑向軸承來支承的．以常用的調心滾子軸承為例，50型（指擠出絞刀直徑為Φ500ｍｍ，以下同）４ＭＰａ的真空磚機的軸承游隙遠遠大于0.1ｍｍ．選取這兩根軸的同軸度誤差為0.10ｍｍ的誤差數值并無大礙。至于會使減速機齒輪承受了更大的沖擊載荷．造成減速機損壞．就更令人費解了．因為真空擠出機常用的減速機的二級傳動齒輪的齒側間隙遠遠大于0.10ｍｍ，怎么會使齒輪承受了更大的沖擊載荷呢？我們在安裝夾殼聯軸節的過程中．只要上述同軸度誤差值在0.1ｍｍ左右．從未發現過齒輪的嚙合情況有所改變．更沒有發生減速機因此而損壞。我們十分反對生產粗制濫造的真空磚機．但也不認為真空磚機的精度要越高越好．把真空磚機的制造精度無限提高甚至高到比精密機床還要好．這樣做只能徒有虛名，毫無實效，因為真空磚機是生產磚瓦的機械，不是制造精密零件的工作母機。有的機械加工精度很高的真空磚機．因為設計調試不當．在生產現場卻敗下陣來．甚至落荒而逃．這是確有其事的。從實際情況出發，設計合理、安裝正確是好的真空擠出機的必要條件．不要去盲目追求高精度指標．以極高的代價去獲得一些毫無實際意義的高精度等級的數據．這樣做完全是有百害而無一利的零誤差甚至是零間隙的真空磚機不可能做到．也完全沒有必要這樣做， 因為追求高精度的真空磚機它只能作為展品，而不能應用于生產實際
c、真空磚機夾殼聯軸會使真空磚機減速器承受絞刀主軸的軸向力和徑向力嗎？
真空磚機絞刀軸結構設計合理．夾殼聯軸節安裝正確的絞刀主軸．其軸向力是由受料箱來承受，與減速器完全無關．因為絞刀軸的軸向力是很大的，如果要減速器 來承受那就不堪一擊了，不能這樣做。至于絞刀主軸的徑向力和軸向力相比它的數值是較小的，設計制造完美的真空擠出機Ｔ作時的徑向力數值更要小得多．絞刀軸的支承距離越長，徑向力就越小。夾殼聯 軸節聯結的結構．因為支承長度與懸伸長度的比值大．使減速器軸承承受的徑向力更小了，而減速器輸出軸軸承的負荷能力是很大的．增加的這點負荷對于減速器輸出軸的軸承影響極小甚至可以說是無關緊要的所以夾殼聯軸節聯結的方式不會對減速器產生不利的作用
ｄ．如何增強真空擠出機的整體剛度？

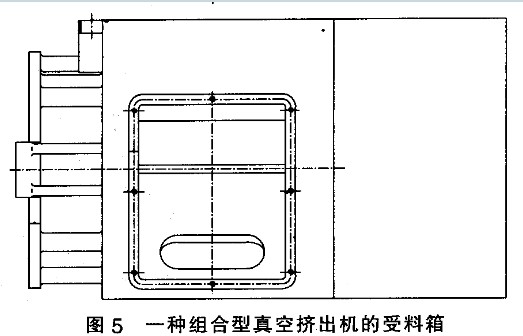

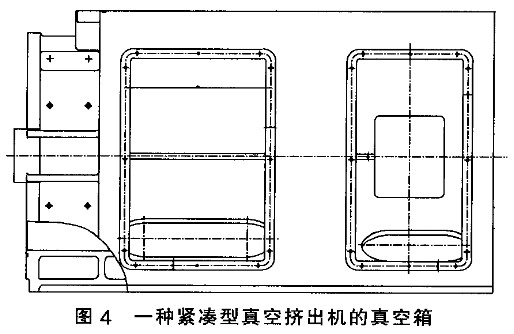

真空磚機夾殼聯軸節只是一種聯軸器．并不能決定絞刀主軸的剛度．在其他參數一定時．提高絞刀主軸截面的慣性矩Ｊ（單位是ｃｍ ）就能增強絞刀主軸的剛度，例如 ５０型．許用擠出壓力為４ＭＰａ的真空磚機機的絞刀主軸軸承部位的軸徑為中240ｍｍ就比原來 160ｍｍ的慣性矩Ｊ增大了２倍多。增大絞刀主軸的剛度也是防止擠出機頭部晃動的重要措施之一 很多真空磚機不僅大幅度增大了絞刀主軸的剛度．其他如底座、 受料箱等部件的強度和剛度也有了極大的提高．圖４是一種緊湊型真空磚機的真空箱．圖５是一種組合型真空磚機的受料箱．這些受料箱不但墻板加厚． 長寬尺寸幾乎增大了一倍．整體質量也翻了一番．再加上提高了絞刀軸支承長度的比值（原來這個比值一 般是＞０．７．現在最高可＞２）．而且受料箱的材質也由灰鑄鐵之類的脆性材料改為ＺＧ４５鑄鋼或16Ｍｎ鋼板等 塑性材料．機械強度也有了顯著的提高．現在的真空磚機的整體
綜上所述．現在使用的真空磚機，尤其是一些 正規磚機廠生產的高擠壓力的真空磚機，其運轉是平穩可靠的．這是有目共睹的事實。 河南省杜甫機械制造有限公司正規磚機廠家生產的正規專業真空磚機等您來選，廠家聯系方式：400-6363-158 0371-64409888 15036099981
