墻體在建筑中起承重、圍護(hù)或分隔的作用。屋面為建筑物的最上縣，起圍護(hù)作用。它們與建筑物的功能、自重、成本、工期以及建筑能耗均有著直接的關(guān)系。目前，我國用于墻體材料的品種較多．總體可歸為三類：磚、砌塊、板材。用于屋面的材料為各種材質(zhì)的瓦以及一些板材。傳統(tǒng)的墻體材料、屋面材料為燒結(jié)粘土磚和瓦，自重大，生產(chǎn)能耗高，耗用大量耕地粘土．繼續(xù)大量使用已不符合我國國情。因此．開發(fā)和使用輕質(zhì)、高強(qiáng)度、大尺寸、耐久、多功能（保溫隔熱、隔聲、防潮、防水、防火、抗展等）、節(jié)土、節(jié)能和可工業(yè)化生產(chǎn)的新型墻體材料和屋面材料顯得十分重要。
空心磚是以枯上、頁巖、煤矸石等為主要原料．經(jīng)過原料處理、成型、燒結(jié)制成。空心磚的孔洞總面積占其所在磚面積的百分率，稱為空心磚的孔洞率一般應(yīng)在15％以上。空心磚和實(shí)心磚相比，可節(jié)省大量的土地用土和燒磚燃料，減輕運(yùn)輸重量：減輕制磚和砌筑時(shí)的勞動(dòng)強(qiáng)度．加快施工進(jìn)度；減輕建筑物自重．加高建筑層數(shù)．降低造價(jià)。空心磚的上述優(yōu)點(diǎn)，促進(jìn)了它的廣泛應(yīng)用和生產(chǎn)。空心磚其有良好的使用功能。它能滿足建筑設(shè)計(jì)所需求的足夠的強(qiáng)度．導(dǎo)熱率可達(dá)0. 29w / m?K以下，具有良好的保溫性能。240 mm的雙面粉空心磚墻的隔聲指數(shù)為47一 51dB．良好的隔聲效果足以適應(yīng)分戶墻的要求。其次，由于磚的透氣性好．平衡水分低，有利于調(diào)節(jié)室內(nèi)溫度，使人感到舒適。
目前，國外使用的成型方法有軟擠出成型，半硬擠出成型，硬成型，半干壓成型以及軟泥磚模制機(jī)械成型等幾種。
當(dāng)前，空心磚發(fā)展突出的特點(diǎn)在于品種多洋化。作為墻體來說．使用哪一種結(jié)構(gòu)往往受到傳統(tǒng)習(xí)慣和氣候條件的影響。在北歐國家多使用具有絕熱性的雙層墻體結(jié)構(gòu)；在中歐國家則以單層外飾面堵體為主。目前，在國際市場上．多功能磚倍受歡迎．如大型高孔洞率多孔磚．既有較好的承載能力，又能滿足隔熱、保溫、隔音的低的要求．還可以在孔洞中填泡沫材料或其他絕熱材料改善隔熱隔音性能，也可在孔洞內(nèi)采用鋼筋泥凝土，作承重梁或支柱。
空心磚的品種、規(guī)格和性能
一、品種
空心磚的應(yīng)用范幽十分廣泛，品種也很多一般有兩種分類方法。
按空心磚的用途分大致有十種：承重空心磚、非承重空心磚、拱殼空心磚、樓板空心磚、梁空心磚、墻板空心磚、配筋空心磚、吸聲空心磚和花格空心磚。按制作空心磚的材料分大致有四種：粘土空心磚、煤殲石空心磚、頁巖空心磚和粉煤灰空心磚。
二、規(guī)格和性能

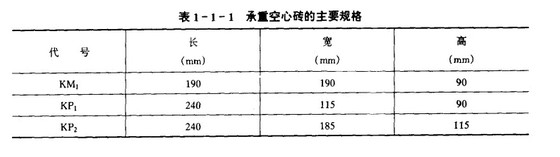

（1） 承重空心磚的主要規(guī)格有三種，見表1-1-1

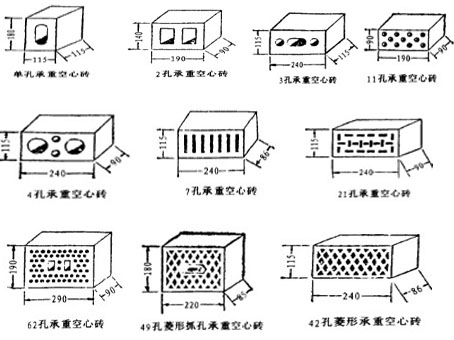

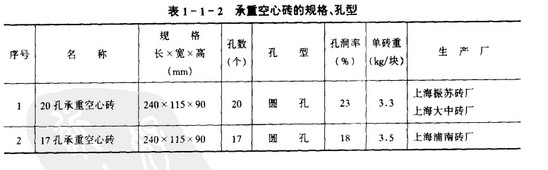

目前，我國生產(chǎn)的承重空心磚的規(guī)格較多．孔型也較多（如有圓形、橢圓形、長方形、方型、菱型、三角型）。承重空心磚絕大多數(shù)為垂直孔。見表1-1-2和圖1-1-1。
在（燒結(jié)多孔磚》（GB13544一92）頒布后，也稱直角六面體承重空心磚為燒結(jié)多孔磚，其孔洞率大于或等于15%，用于砌筑墻體的承重用磚。孔多而小，分布于大面．使用時(shí)孔洞垂直于承壓面。
根據(jù)《燒結(jié)多孔磚》（GB13544一92）的規(guī)定，其主要技術(shù)要求如下：
（1）形狀與規(guī)格尺寸 《 參見圖l一1一2 )
多孔磚為直角六面體，尺寸有l(wèi)90 mm（長） ×190mm（寬）×90mm（厚）（代號為M）和240mm（長）×115mm（寬）×90mm（厚）（代號為P）兩種規(guī)格。其孔洞，圓孔直徑≤22mm,，圓孔內(nèi)切圓直徑《15mm。
（2）強(qiáng)度等級與產(chǎn)品等級
多孔磚根據(jù)抗壓強(qiáng)度、抗折荷重分為 MU30、MU25、 MU20、MU15、MU10、 MU7. 5六個(gè)強(qiáng)度等級。

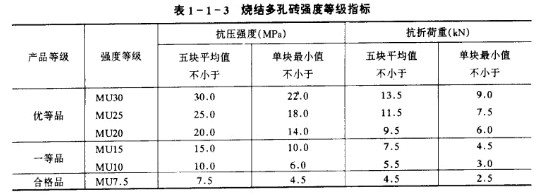

根據(jù)產(chǎn)品的強(qiáng)度等級、尺寸偏差、外觀質(zhì)量及耐久性等又分為優(yōu)等品（A）、一等品（B）和合格品（C）三個(gè)產(chǎn)品等級。各產(chǎn)品等級對應(yīng)的強(qiáng)度等級及指標(biāo)要求見表1一1一3所示。
（3）承重多孔磚的抗凍性能要求
①經(jīng)抗凍實(shí)驗(yàn)后．試件中任何一塊不得出現(xiàn)明顯的分層，剝落等凍壞現(xiàn)象。
② 經(jīng)抗凍試驗(yàn)后．多孔磚的強(qiáng)度不低于所要求的標(biāo)號．
2．非承重空心磚（又稱燒結(jié)空心磚）
國內(nèi)生產(chǎn)非承重空心磚的規(guī)格較多，孔型也較多，但主要為方型和長方型。非承重多孔磚絕大多數(shù)為水平孔。
（l）規(guī)格
非承重空心磚的主要規(guī)格有兩種，見表1一1一4。
（2）技術(shù)性能指標(biāo)
《燒結(jié)空心磚和空心砌塊》（GB13545一 92）頒布后．直角六面體非承重空心磚稱為燒結(jié)空心磚。燒結(jié)空心磚為頂面有孔洞的直角六面體，孔大而少．孔洞為矩形條孔或其他孔形，平行于大面和條面，在與砂漿的結(jié)合面上應(yīng)設(shè)有增加結(jié)合力的深度1mm以上的凹線槽，如圖1一l一3所示。使用時(shí)孔洞平行于承壓面。
空心磚的主耍技術(shù)要求應(yīng)符合《燒結(jié)空心磚和空心砌塊 》（GB13545一92）中的各項(xiàng)規(guī)定．
① 形狀與規(guī)格尺寸：燒結(jié)空心磚為直角六面體，其長度（L）不超過 365mm，寬度（6）不超過240mm ，高度（d) 不超過115mm，超過上述尺寸者則稱為空心砌塊。

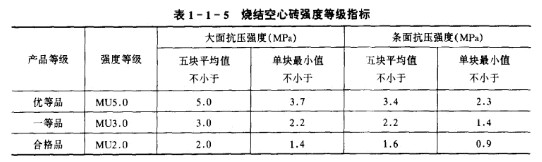

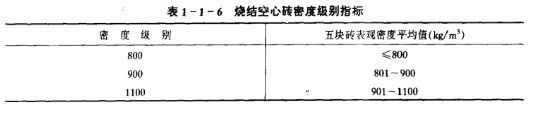

② 強(qiáng)度等級與產(chǎn)品等級：燒結(jié)空心磚根據(jù)其大面和條面的抗壓強(qiáng)度分為MU5.0、 MU3.0、MU2.0三個(gè)強(qiáng)度等級，同時(shí)又按其表觀密度分為800、900、1100三個(gè)密度級別。每個(gè)密度級別根據(jù)其孔洞及孔排列數(shù)、尺寸偏差、外觀質(zhì)量，強(qiáng)度等級和耐久性等分為優(yōu)等品（A）、一等品(B）和合格品（C）三個(gè)產(chǎn)品等級。各產(chǎn)品的等級對應(yīng)的強(qiáng)度等級及指標(biāo)要求見表1一l一5。各密度級別指標(biāo)見表1
（3）燒結(jié)空心磚的應(yīng)用
非承重水平孔燒結(jié)空心磚的孔數(shù)少，孔徑大．孔洞率高（一般在35％以上），其表觀密度為800~1100kg/m3,這種空心磚具有良好的熱絕緣性能，在多層建筑中用于隔斷或框架結(jié)構(gòu)的填充墻。
多孔磚與實(shí)心磚相比，其表觀密度小。我國目前生產(chǎn)承重多孔磚的孔洞率一般為18% 一28 %．其表觀密度為1350一1480kg/m3 。燒結(jié)多孔磚具有較高的強(qiáng)度．故可用于砌筑六層以下建筑物的承重墻。
生產(chǎn)和使用燒結(jié)多孔磚和空心磚可節(jié)約粘土25％左右，節(jié)約燃燒10 % ~ 20％。用燒結(jié)多孔磚與空心磚砌墻比實(shí)心磚墻可減輕自重l/4一1/3．提高工效40 % ．降低造價(jià)20%．并改善了墻體熱工性能。由于這兩種磚其有以上優(yōu)點(diǎn)，因此發(fā)展十分迅速．是燒結(jié)磚的發(fā)展方向。
3．拱殼空心磚

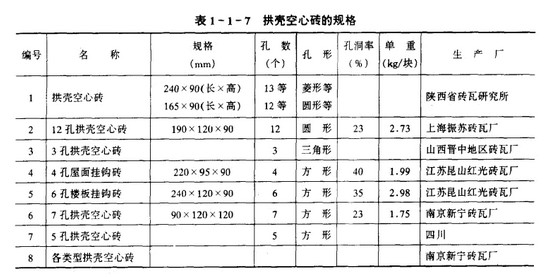

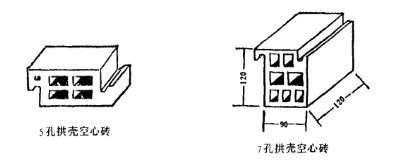

拱殼空心磚是我國在70 年代研制成功的，它的一端有鉤，另一端帶凹槽．施工時(shí)利用磚與磚之間的掛鉤懸砌．砌筑磚拱殼不用模板支撐，而只要一個(gè)簡單的樣架控制曲線。．拱殼空心磚是一種適宜砌筑拱和薄殼的新型建筑材料。參見表l一l一7和圖l一1一4。拱殼磚是一種結(jié)構(gòu)材料。建筑物的防水、隔熱需采用另外的措施來解決。在地震區(qū)和有強(qiáng)烈振動(dòng)的建筑物．在未采取有效措施前也不宜采用。
4．樓板空心磚

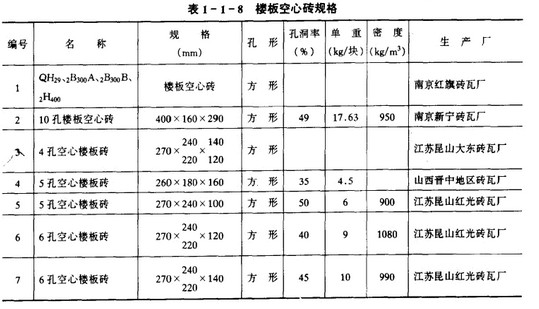

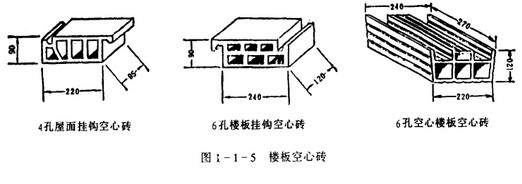

樓板空心磚是粘土磚與鋼筋混凝土的組合構(gòu)件。在這種構(gòu)件中，仍然由鋼筋混凝土的肋承受彎曲力，磚塊在板中雖然部分地參與 了承壓．但主要起著填充和模板支承以節(jié)約水泥、木材的作用，這就充分地發(fā)揮了磚材的各種長處。國內(nèi)生產(chǎn)過的幾種樓板空心磚品種及性能，見表1-1-8和圖1-1-5.
