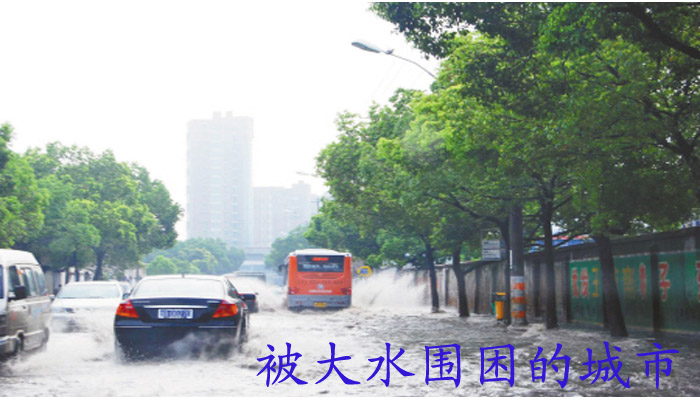

社會不斷的發(fā)展，不斷地創(chuàng)新，隨之而來的也是層出不窮的問題，在建筑方面，尤其是在大城市里，道路的通暢是緩解交通壓力的重要問題，如果道路因流水不暢而導(dǎo)致?lián)矶拢瑫o城市帶來重大的交通壓力，為緩解水流的問題，人們研發(fā)了透水混凝土，他可以將路面上的水滲透到地下，是路面沒有積水，從而道路通暢。

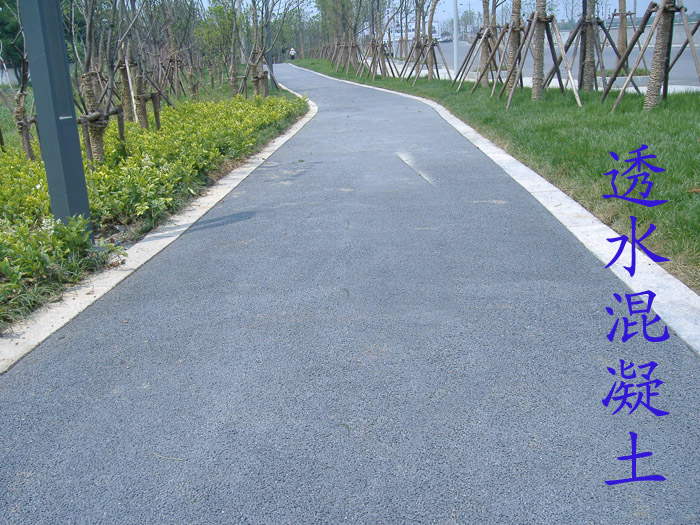

透水混凝上又稱多孔混凝上，其是由骨料、水泥和水拌制而成的一種多孔輕質(zhì)混凝上，它不含細(xì)骨料，由粗骨料表面包覆一薄層水泥漿相互粘結(jié)而形成孔穴均勻分布的蜂窩狀結(jié)構(gòu)，故具有透氣、透水和重量輕的特點(diǎn)，也可稱排水混凝上。其由歐美、日木等國家針對原城市道路的路面的缺陷，開發(fā)使用的一種能讓雨水流入地下，有效補(bǔ)允地下水，緩解城市的地下水位急劇下降等等的一些城市環(huán)境問題。并能有效的消除地面上的油類化合物等對環(huán)境污染的危害：同時，是保護(hù)自然、維護(hù)生態(tài)平衡、能緩解城市熱島效應(yīng)的優(yōu)良的鋪裝材料：其有利于人類生存環(huán)境的良性發(fā)展及城市雨水管理與水污染防治等工作上，具有特殊的重要意義．
透水混凝上系統(tǒng)擁有系列色彩配方，配合設(shè)計(jì)的創(chuàng)意，針對不同環(huán)境書．個性要求的裝飾風(fēng)格進(jìn)行鋪設(shè)施 I 二。這是傳統(tǒng)鋪裝和一般透水磚不能實(shí)現(xiàn)的特殊鋪裝材料。
透水混凝土在關(guān)國從上世紀(jì)七、八十年代就開始研究和應(yīng)用，不少國家都在大量推廣，如德國預(yù)期要在短期內(nèi)將 90％的道路改造成透水混凝上，改變過去破壞城市生態(tài)的地面鋪設(shè)，使透水混凝土路面取決得廣泛的社會效益。
透水地坪的優(yōu)點(diǎn)
（1）高透水性透水
地坪擁有 15 % 25 ％的孔隙，能夠使透水速度達(dá)到 31—52 升／米／小時，遠(yuǎn)遠(yuǎn)高于有效的降雨在優(yōu)秀的排水配置下的排出速率。
（2）高承載力
經(jīng)國家檢測機(jī)關(guān)鑒定，透水地坪的承載力完全能夠達(dá)到 CZO— C25 混凝上的承載標(biāo)準(zhǔn)，高于一般透水磚的承載力。
（3）良好的裝飾效果
透水地坪擁有色彩優(yōu)化配比方案，能夠配合設(shè)計(jì)師獨(dú)特創(chuàng)意，實(shí)現(xiàn)不同環(huán)境和個性所要求的裝飾風(fēng)格。這是一般透水磚很難實(shí)現(xiàn)的．
（4）易維護(hù)性
人們所擔(dān)心的孔隙堵塞問題是沒有必要的，特有的透水性鋪裝系統(tǒng)使其只需通過高壓水洗的方式就可以輕而易舉的解決。
（5）抗凍融性
透水性鋪裝比一般混凝上路面擁有更強(qiáng)的抗凍融能力，不會受凍融影響面斷裂，因?yàn)樗慕Y(jié)構(gòu)本身有較大的孔隙。
（6）耐用性
透水性地坪的耐用耐磨性能優(yōu)于瀝清，接近于普通的地坪，避免了一般透水磚存在的使用年限短，不經(jīng)濟(jì)等缺點(diǎn)。
（7）高散熱性
材料的密度木身較低（ l5 一 25 ％的空隙）降低了熱儲存的能力，獨(dú)特的孔隙結(jié)構(gòu)使得較低的地下溫度傳入地面從而降低整個鋪裝地面的溫度，這些特點(diǎn)使透水鋪裝系統(tǒng)在吸熱
透水混凝上路面技術(shù)
心透水混凝上路面隨著社會經(jīng)濟(jì)的發(fā)展和城市建設(shè)的進(jìn)程，現(xiàn)代城市的地表逐步被鋼筋混凝土的房屋建筑和不透水的路面所覆蓋，與自然的土壤相比，現(xiàn)代化地表給城市帶來一系列的問題，其主要表現(xiàn)為以下兒個方面：
( 1 ）不透水的路面阻礙了雨水的下滲，使得雨水對地下水的補(bǔ)充被阻斷，再加上地下水的過度抽取，城市地而容易產(chǎn)生下沉。
( 2 ）傳統(tǒng)的密實(shí)路表面，輪胎噪聲大。車輛高速行駛過程中，輪胎滾進(jìn)時會將空氣壓入輪胎和路面間，待輪胎滾過，空氣又會迅速膨脹而發(fā)出噪聲，雨天這種嗓聲尤為明顯，影響了居民的生活與工作。
( 3 ）傳統(tǒng)城市路面為不透水結(jié)構(gòu)，雨水通過路表排除，泄流能力有限，當(dāng)遇到大雨或暴雨時，雨水容易在路而匯集，大量集中在機(jī)動車和自行車道上，導(dǎo)致路面大范圍積水。
( 4 ）不透水路面使城市空氣濕度降低，加速了城市熱島效應(yīng)的形成．
( 5 ）不透水路面是“死亡性地面”，會影響地面的生態(tài)系統(tǒng)，它使水生態(tài)無法正常循環(huán)，打破了城市生態(tài)系統(tǒng)的平衡，影響了植被的正常生長。

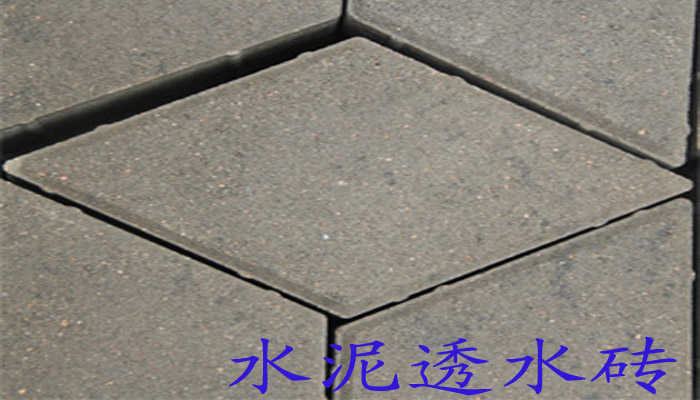

水泥透水磚
透水磚取源于荷蘭，在荷蘭人圍海造城的過程中發(fā)現(xiàn)排開海水后的地面會因?yàn)殚L期接觸不到水分而造成持續(xù)不斷的地面下沉一旦海岸線的堤壩被充開，海水迅速沖到比海平面低很多的城市把整個臨海城市全不淹沒，會為了是自己能夠生存荷蘭人制造類路面磚鋪設(shè)在街道路面上，并使其磚與磚之間有2毫米的縫隙，這樣下雨時雨水會從磚縫之間逐漸滲透到地下，這就是后來有名的荷蘭磚。
為了加強(qiáng)磚體的抗壓性和抗折強(qiáng)度。技術(shù)人員用碎石作為原料磚的原料加入水泥和膠性外加劑使其透水速度和強(qiáng)度都能滿足城市路面的需要這種磚就是現(xiàn)在市政路面上使用的透水磚。
透水磚分類
1、 普通透水磚：材質(zhì)為普通碎石的多孔混凝土材料壓制而成，用于一般的街區(qū)，人行道，廣場，是一般化鋪裝的產(chǎn)品。
2 、聚合物纖維混凝上透水磚：材質(zhì)為花崗巖石骨料，高強(qiáng)水泥利水泥聚合物增強(qiáng)劑，并摻合聚丙烯纖維、送料配比嚴(yán)密，攪拌后經(jīng)樂制成形，其主要用于市政、重要工程和住宅小區(qū)的人行步道、廣場、停車場等場地的甫裝。
3 、彩石復(fù)合棍凝上透水磚：材質(zhì)面層為天然彩色花崗巖、大理石與改性環(huán)氧樹脂膠合，再與底層聚合物纖維多孔混凝上經(jīng)抓制復(fù)合成形，此產(chǎn)品面層華麗，天然色彩，有與石材一般的質(zhì)感，與混凝土復(fù)合后，強(qiáng)度高于石材且成木略高于混凝上透水磚，且價格是石材地磚的 1/2 ，是一種經(jīng)濟(jì)、高檔的鋪地產(chǎn)品．主要用于豪華商業(yè)區(qū)、大型廣場、酒店停車場和高檔別墅小區(qū)等場所。
4 、彩石環(huán)氧通體透水磚：材質(zhì)骨料為天然彩石與進(jìn)口改性環(huán)氧樹脂膠合，經(jīng)特殊工藝加工成形，此產(chǎn)品可預(yù)制，還可以現(xiàn)場澆制，并可拼出各種藝術(shù)圖形和色彩線條，給人們一種賞心悅目的感受。主要用于園林景觀工程和高檔別墅小區(qū)．

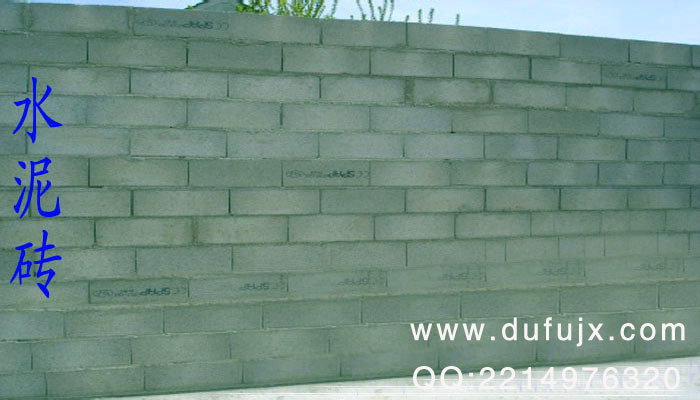

水泥磚
水泥磚，利用粉煤灰、煤渣、煤矸石、尾礦渣、化工渣或者天然砂、海涂泥等（以上原料的一種或數(shù)種）作為主要原料，用水泥做凝固劑，不經(jīng)高溫鍛燒而制造的一種新型墻體材料稱之為水泥磚。
該產(chǎn)品符合我國“保護(hù)農(nóng)田、節(jié)約能源、因地制宜、就地取材”的發(fā)展建材．總方針，符合國務(wù)院曾轉(zhuǎn)發(fā)“嚴(yán)格限制毀田燒磚積極推動墻體改革的意見”，符合國家財(cái)政部國家稅務(wù)總局曾發(fā)布的財(cái)稅字（ 1996 ) 20 號文件“關(guān)于繼續(xù)對部分資源綜合利用產(chǎn)品等實(shí)行增值稅優(yōu)惠政策的通知” , 該產(chǎn)品是屬于全免增值稅的建材制品。由于該種材料強(qiáng)度高、耐久性好、尺寸標(biāo)準(zhǔn)、外形完整、色澤均一，具有占樸自然的外觀，可做清水墻也可以做任何外裝飾。因此，是一種取代粘上磚的極有發(fā)展前景的更新?lián)Q代產(chǎn)品。水泥磚自重較輕，強(qiáng)度較高，無須燒制，用電廠的污染物粉煤灰做材料，比較環(huán)保，國家己經(jīng)在大力推廣。此類砌塊缺點(diǎn)就是與抹面砂漿結(jié)合不如“紅磚”容易在墻面產(chǎn)生裂縫，影響美觀。施工時應(yīng)充分噴水，要求較高的別墅類可考慮滿墻掛鋼牲網(wǎng)，可以有效防止裂縫。
水泥磚配方
1 、黏土：要含有一定量的松散顆粒，以利于拌水泥．含砂量少的粘上，可在上中配砂。含砂量少又較硬的粘上，須磨碎后再配砂。
2 、水泥：摻入 10 ％的 425#普通硅酸鹽水泥，能提高磚的強(qiáng)度和耐水性能，浸水后不開裂。否則，一般磚會出現(xiàn)開裂現(xiàn)象。
3 、外加劑：摻入少量外加劑（加強(qiáng)劑），除提高磚的硬結(jié)強(qiáng)度外，還能減少水泥用量，降低制品成木。
4 、水：用水量適當(dāng)，磚的強(qiáng)度就高。成型水分少，磚的強(qiáng)度則差，物料在模內(nèi)阻力大，單而加壓，磚底面不密實(shí)：成型水分多，底而潮濕，出模時容易碰壞。當(dāng)砂上含水率為 3 一 5 % ，成型時的用水量以 10 ％為宜。若原料細(xì)砂過多，則降至8%。
水泥磚制作工藝操作
1 、混料時間：混料時間長就能混均勻。干混料 20 分鐘比 10 分鐘的強(qiáng)度提高 15 一 23 % ；濕混料時間以物料不結(jié)塊為宜。混合好的料存放時間以 2 小時左右為宜，時間太長或太短，都會降低磚的抗壓強(qiáng)度。
2 、成型壓力：粘上水泥磚成型時的壓力，以每平方匣米 500 公斤更好。在此壓力下，其制品抗壓強(qiáng)度高，耐水性能好。壓力太低，不易抓實(shí)。
3 、養(yǎng)護(hù)條件：粘上水泥磚一般利用太陽能保護(hù)。日曬自然養(yǎng)護(hù) 7 天齡期的強(qiáng)度，相當(dāng)于 28 天齡期強(qiáng)度的 67 一 90 % : 28 天齡期強(qiáng)度為一個季度齡期強(qiáng)度的 80 一 95 ％。故如養(yǎng)護(hù)場地小，粘上水泥磚自然養(yǎng)護(hù) 7 天后就可出廠。
透水混凝土和透水磚，水泥磚在不同的領(lǐng)域承擔(dān)著不同的責(zé)任，好比人一樣各司其職各有各的長處，在不同的地方展現(xiàn)出不同的才華。
